內蒙古型煤粘合劑的分類

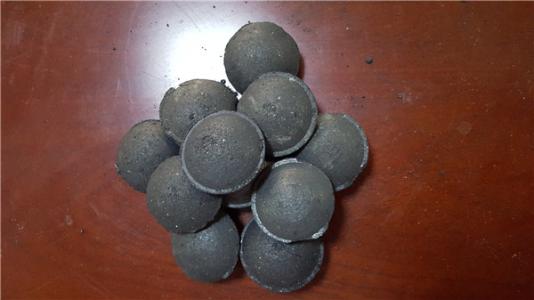

1、 腐植酸鈉粘結劑：腐植酸鈉粘結劑根據(jù)含量不同價格也不同，腐植酸鈉一般含量在30-60%之間，腐植酸鈉粘結劑建議采取液態(tài)添加的方式加入，加入量一般在3-5%，需要在制作罐內溶解開，溫度在100℃。經(jīng)攪拌過的粉煤需要放置24小時漚制效果最好。也可以把腐植酸鈉粘結劑以干粉的形式直接加入物料，然后在攪拌機內加水，這樣效果稍差。

2、 褐煤粘結劑：褐煤粘結劑其實就是腐植酸鈉粘結劑，就是采購原料為褐煤，然后配氫氧化鈉制作成腐植酸鈉使用，方法和效果等同于腐植酸鈉。

3、 淀粉粘結劑：淀粉粘結劑加入量一般為1%，淀粉是由多個葡萄糖分子縮合而成的多糖聚合物，主要有綠豆淀粉、木薯淀粉、甘薯淀粉、紅薯淀粉、馬鈴薯淀粉、麥類淀粉、菱角淀粉、藕淀粉、玉米淀粉等。淀粉不溶于水，在和水加熱至80℃左右時(淀粉種類不同，糊化溫度不一樣)，則糊化成膠體溶液。淀粉粘結劑加入方法一般是以干粉形式加入，在攪拌過程中通入過熱蒸汽進行糊化，也可以先用水和淀粉攪拌，然后加入氫氧化鈉試水溫升高糊化，再以液態(tài)形式加入，目前生產(chǎn)過程中使用最多的是玉米淀粉。

4、 干粉粘結劑：干粉粘結劑多為復合粘結劑，是多種原料組合而成，一般成分有腐植酸鈉、膨潤土、糊化淀粉等為主要原料，再配以其他原料做成的，加入量一般為2%左右。

5、 膨潤土：膨潤土作為粘結劑，一般不單獨使用，因為膨潤土會增加煤球中的灰分，易結渣所以一般膨潤土作為粘結劑配合淀粉、腐植酸鈉粘結劑等使用，加入量2%左右，民用型煤可以加入膨潤土作為粘結。膨潤土、高嶺土、陶土、白泥、紅膠泥等用法幾乎一樣都是為了增加煤球的熱穩(wěn)定性添加的。

7、 水玻璃：俗稱泡花堿，是一種水溶性硅酸鹽，其水溶液為水玻璃。其化學式為R2O·nSiO2，式中R2O為堿金屬氧化物，n為二氧化硅與堿金屬氧化物摩爾數(shù)的比值，稱為水玻璃的模數(shù)。建筑上常用的水玻璃是硅酸鈉（Na2O·n SiO2）的水溶液。 中國國家標準：GB/T 4209-2008 基本性能:粘結力強、強度較高，耐酸性、耐熱性好，耐堿性和耐水性差。

8、 糊精：生產(chǎn)上通常把淀粉質原料在高溫、高壓下進行蒸煮，使淀粉細胞徹底破裂，淀粉由顆粒狀態(tài)變?yōu)橐汉隣詈倪^程就叫做原料的糊化。糊精實際上就是淀粉粘結劑。
